四個方法,亦是拆卸晶振的最大優勢

來源：http://m.benpai.com.cn 作者：jinluodz 2013年09月29

跟隨著小型化與薄片化和片式話的影響發展下，貼片晶振的使用量是日益漸增。很多不是特別了解晶振的人會納悶，都說晶振的使用量如此龐大，那么都被運用到哪上面了呢？那么就列舉一個例子來，由我們熟知的GPS定位系統，日常生活中需要的小家電，電視機冰箱一些列，電腦，鼠標，無線路由器等一系列產品上。

   今朝客戶打電話說，在使用晶振的途中會出現晶振爆裂或，那么在拆機過程中，若遇到貼片石英晶振，我們該如何正確的將貼片晶振取下來，從而不導致晶振的損壞以及電路板的正常使用呢？然而晶振廠家金洛電子推薦幾種常用方法供大家學習。
   其方法如下①：用兩把鑿子形(扁鏟形)或刀口烙鐵在貼片晶振的兩端同時加熱，等錫熔了以后用鑷子輕輕一提即可將晶振取下。需要注意的是掌握好烙鐵的溫度和手提的力度。方法②：用鑿子形(扁鏟形)或刀口烙鐵在貼片晶振兩端各加熱2～3秒后快速在晶振兩端來回移動，同時握電烙鐵的手稍用力向一邊輕推，即可取下晶振。方法③：用鑿子形(扁鏟形)或刀口烙鐵在貼片晶振側邊加熱，同時握電烙鐵的手稍用力向一邊輕推，即可取下晶振。方法④：熱風槍使用小嘴噴頭，溫度調到200℃～300℃，風速調至1～2擋，當溫度和風速穩定后，一只手用鑷子夾住元器件，另一只手拿穩熱風槍，使噴頭與待拆晶振保持垂直，距離1cm～3cm，均勻加熱，待晶振周圍焊錫熔化后，用鑷子將其沿垂直電路板的方向取下。注意方法②和方法③容易損傷元器件和焊盤，在拆卸時一定要把握好“向一邊輕推”的力。
    貼片晶振形狀均已規則的四邊為主。腳位多以兩腳或者四腳，以上所說的方法均適合用在兩腳貼片晶振的卸裝。同時均可用于電路板任何一種表貼面封裝形式的元器件。

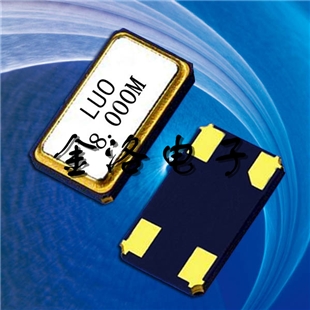

    那么說了這么多，什么是貼片晶振呢？貼片晶振是表貼式的石英晶振，它是一種無突出引腳的的晶體振蕩器,能提供高精度振蕩，因其形狀似貼片于是被稱作貼片晶振貼片晶振廣泛應用于生活當中，然而晶振里面有個晶字，當然可以聯想到水晶等詞，有人說晶振是易碎物，對于這一說法，我們只能表示晶振不能經常摔，而不是說很容易碎。
　貼片晶振也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振（諧振）的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振是一個完整的諧振振蕩器。石英晶體振蕩器與石英晶體諧振器都是提供穩定電路頻率的一種電子器件。石英晶體振蕩器是利用石英晶體的壓電效應來起振，而石英晶體諧振器是利用石英晶體和內置IC共同作用來工作的。振蕩器直接應用于電路中，諧振器工作時一般需要提供3.3V電壓來維持工作。振蕩器比諧振器多了一個重要技術參數：諧振電阻（RR），諧振器沒有電阻要求。RR的大小直接影響電路的性能，因此這是各晶振廠家競爭的一個重要參數。
