在接觸與石英晶體振蕩器相關的文獻中,經常會提到1588振蕩器或者1588網絡,這個所謂的1588到底是什么呢?正確的說法是IEEE 1588,它是一種非常高精準性的網絡時鐘.是目前應用比較廣泛的網絡,主要的成就是解決了以太網同步能力的弱項,提升網絡系統的穩定性.適用于網絡通信,同步模塊,計算機,2G/3G/4G通信基站,航空航天,自動化,電信機房,軌道交通,數字化變電站,數字電視數字廣播,CMMB基站等設備產品.

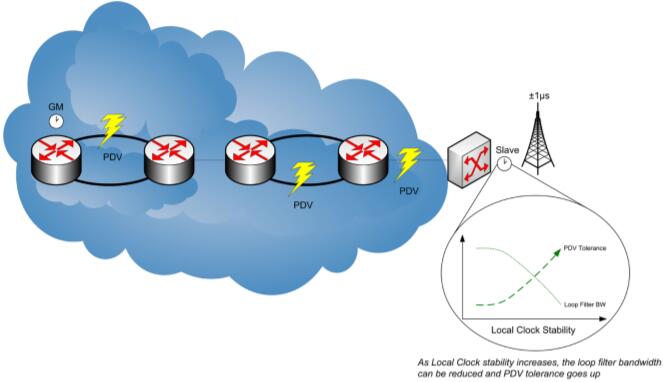

增強了1588網絡的時鐘穩定性:
在基于分組的定時中,分組延遲變化(PDV)的預測,監視和管理是復雜的,具有挑戰性的,可能是昂貴的并且仍然對隨機的’網絡噪聲’事件開放.在客戶端節點處放置可預測的,穩定的和成本有效的本地時鐘.可以大大提高處理網絡噪聲的幾率-提高客戶端的穩健性可以在更大和更少人工網絡上部署時序,從而降低時序解決方案的總體成本.

行業需求:
•全IP/以太網網絡,可在降低成本的同時增加帶寬.
•通信應用程序需要同步.
•通過IP網絡提供同步是一項挑戰.
•PTP(精確定時協議,或IEEE-1588-2008)是一種很有前景的方法.
•傳統的OSCillator性能限制了PTP的有效性.
解決方案:
•振蕩器針對PTP應用中的性能進行了優化.
•唯一專為PTP時鐘應用而設計和測試的振蕩器.
1588導出的頻率參考挑戰:
基于分組的定時技術用于主時鐘和從(或客戶端)時鐘之間的雙向定時信息交換.1588協議的工作原理是這種雙向交換是對稱的(即它期望從主設備到從設備和從設備到主設備的數據包延遲是相同的).然而,在大多數廣域網中情況并非如此,并且分組延遲變化(PDV)的現象將噪聲引入客戶端時鐘.在不嚴重限制網絡規模或引入復雜管理方案的情況下,從分組網絡中獲取準確的頻率和相位信息是一項挑戰.
【時間要求】

應用	時間/相位同步精度
CDMA2000 (3GPP2C.S0010-B,3GPP2C.S0002-C)	相對于UTC*+/-3μs(在正常條件下)
W-CDMA (TDDmode) (3GPPTS25.402)	+/-10μs的UTC(當時間同步參考斷開時) 基站之間的相位差為2.5μs
TD-SCDMA (TDDmode) (3GPPTR25.836)	基站之間的相位差為3μs
LTE (TDD) (3GPPTS36.133)	基站之間3μs時間差(小小區) 基站之間10μs時差(大小區)
MBSFN (e.g.overLTE)	相對于公共時間參考(連續時間刻度)<+/-1μs
WiMAX (TDDmode) (IEEE802.16)	取決于幾個參數.范圍從+/-0.5μs到+/-5μs

1588時序解決方案:
1588協議中描述的許多方法可用于通過分組網絡傳送定時.從廣義上講,這些方法可分為普通時鐘方法和透明時鐘方法.
普通時鐘方法:在普通時鐘方法中,定時信息從主時鐘發送到從時鐘,而不通過中間節點調整時間戳信息-主站和從站之間的路徑中的路由器不告訴從站任何東西關于他們的行為.這種方法的優點是對現有網絡的破壞很小,服務提供商可以在現有網絡上部署1588-可能的缺點是Slave需要在PDV存在的情況下保持健壯.
透明時鐘方法:在透明時鐘方法中,定時信息在從主設備到從設備的過程中更新-主設備和從設備之間的路徑中的路由器可以對數據包進行調整,以告知從設備它們的行為.透明時鐘的優勢在于部署可以更容易地自我糾正網絡中斷-缺點是服務提供商面臨著對現有網絡進行昂貴的’叉車升級’的可能性.

Vectron晶振針對1588進行了優化
參數	OX-402		OX-222	OX-202
頻率	10MHz,12.8MHz,20MHz		10MHz,12.8MHz,20MHz	10MHz,12.8MHz,20MHz
封裝	13x20mm通孔		22x25mmSMT	25x25mm通孔
保持穩定性	<10ppb		<10ppb	<10ppb
漂移	<1ppb		<0.8ppb	<0.75ppb
漫游一代MTIE
1秒		0.2ns	0.2ns	0.2ns
10秒		2.0ns	2.0ns	1.6ns
100秒		10ns	10ns	12ns
1000秒		40ns	40ns	34ns
漫游一代TDEV1
1秒		0.015ns	0.015ns	0.001ns
10秒		0.13ns	0.13ns	0.05ns
100秒		1.5ns	1.5ns	0.8ns
1000秒		5.0ns	5.0ns	3.5ns

注-1.每GR1244的漫游生成,通過1mHz環路帶寬鎖定時的系統性能.查看數據表中的典型數據.
定義:
PTP-精確定時協議-IEEE標準1588-2008中描述的協議的通用名稱.
PDV-分組延遲變化-基于分組的定時機制中的時間誤差的關鍵源.
PEC-分組設備時鐘-在G.8263中描述,以及1588時鐘如何導出定時的模型.
UTC-協調世界時,由GPS傳輸.
保持-保持穩定性表示在丟失所有頻率后時鐘頻率隨時間的最大變化.
參考,并考慮石英晶振溫度和漂移.漂移-漂移衡量時鐘頻率精度(或偏移)如何隨時間變化.漂移不考慮溫度影響.
MTIE-最大時間間隔誤差MTIE,用于衡量特定時間間隔內時鐘的最大時間誤差.TDEV-TDEV,AllanVarianceTVAR的時間根源,是時間穩定性的衡量標準.
Vectron振蕩器為1588年:
Vectron將其振蕩器的穩定性特性與1588客戶端時鐘的要求相匹配-這可以通過設計完成,也可以通過系統級驗證有源晶振在目標應用中的適用性來實現.為1588應用選擇振蕩器在很多方面類似于選擇支持SONET/SDH'stratum'級應用的器件.然而,還需要考慮PDV的角色以及在分組設備時鐘(PEC)中使用的任何相應的分組過濾,因為系統環路濾波器帶寬不一定以與SONET/SDH相同的方式預定義.
