臺灣泰藝電子量產的溫補晶振是大陸生產廠家們都比較熟悉的，在生產TCXO系列時，泰藝晶振公司在研究技術方面迎來新的突破，并且應用到產品生產當中，隨著溫補晶振的使用次數越來越多，需求量不斷增加，泰藝電子決定重點研發和設計可應對不同領域的TCXO，在設計TCXO振蕩器電路時，利用了削波正弦波形。
要將限幅正弦波形轉換為方形波形信號（如CMOS），需要輸入緩沖器。
•通常，TCXO晶振輸出的IC將在芯片內部集成輸入緩沖功能。振蕩器電路應具有與逆變器并聯的Rf反饋電阻。
•如果IC內部沒有Rf電阻，則需要在輸入引腳和外部之間添加一個Rf電阻輸出引腳的逆變器。
•外部Rf電阻值應在100K至10M歐姆之間。
•除7x5mm產品系列外，需要在溫補振蕩器輸出引腳之間串聯一個1000pF電容以及所有其他小TAITIEN TCXO的IC時鐘輸入引腳。

•如果IC沒有內置輸入緩沖功能，則可以使用74HC04和Rf等變頻器需要在溫度補償晶振的輸出引腳和時鐘輸入引腳之間串聯電阻用于將限幅正弦波形轉換為方波的IC。
•外部Rf電阻值應在100K至10M歐姆之間。
•除7050晶振產品系列外，需要將1000pF電容串聯放置在TCXO輸出引腳和IC時鐘輸入引腳，用于所有其他更小尺寸的TAITIEN TCXO。

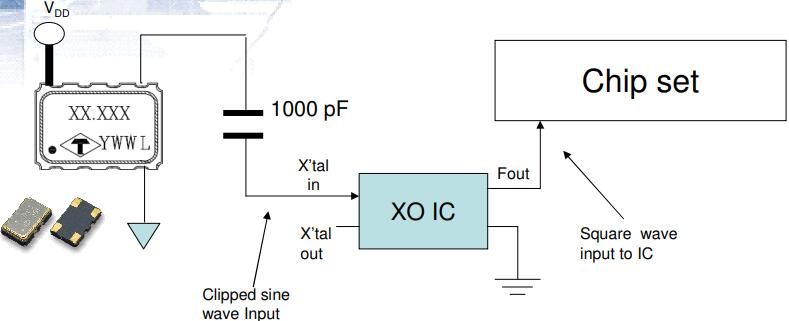

•具有限幅正弦波輸出的泰藝晶振TCXO也可與振蕩器IC配合使用為芯片組生成方波輸出。
•TCXO的輸出需要連接到石英晶體振蕩器IC上的晶體輸入引腳和振蕩器IC的輸出引腳應連接到芯片組的輸入引腳。
•除7x5mm產品系列外，需要將1000pF電容串聯放置在TCXO輸出引腳和IC時鐘輸入引腳，用于所有其他更小尺寸的TAITIEN TCXO。
