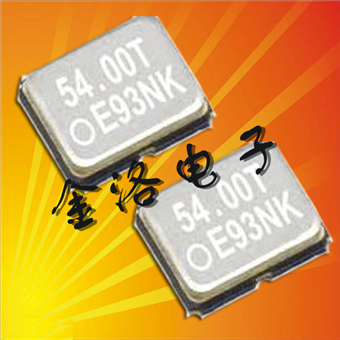

雖說近端時間是大家傳言中的淡季，但電話一直響爆了頭，詢問有源晶振的人特別多。用或對晶振有些許了解的人，都知道有源晶振相對于無源晶振來說，價格存在相當大的差異。今日一客戶打電話前來咨詢，由于我司小何的疏忽，將3225貼片晶振封裝，險些將24MHZ有源晶振價格報錯。以價格來說，同樣封裝體積的晶振，無源的價格一塊多左右，而有源的則在三塊多左右。

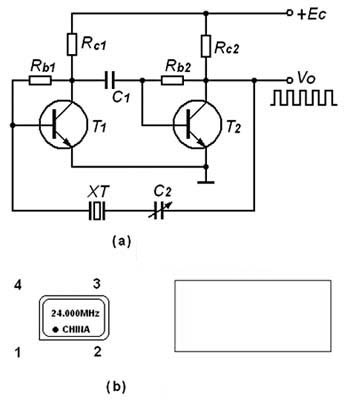

為何差異如此大呢？有源晶振是晶振的一種，區別于無源晶振。有源晶振是不需要DSP的內部振蕩器，有4只引腳，是一個完整的振蕩器，其中除了石英晶振外，還有晶體管和阻容元件，因此體積較大。
然而在電子設備中，通常的晶體管元件的電路被稱為“ 有源電路“（如果劃分成的源揚聲器，有源濾波器等）只由RC 元件的電路稱為“被動電路。計算機晶體振蕩器的有源晶振、無源晶振，有源晶振兩種類型。無源晶體和活性晶體，被動晶體晶體（晶體），活躍水晶的英文名稱，稱為振蕩器（振蕩器）。無源晶體非極性元件的兩個引腳，需要的幫助下，在時鐘電路本身不能被振蕩產生的振蕩信號，因此被動晶體，這是不太準確的，活性晶體4 的引腳是一個完整的振蕩器，其中除了石英晶振，以及在體外晶體管和電阻和電容的元件，所以在較大的頻率穩定度也受到影響由有源晶體電源電壓變化，以及活性晶體負載的變化。活性的結晶的正確選擇，可最大限度地減少這些影響。設計師應該是在建議電源電壓耐受性的差異和負載性能測試有源晶振。不能指望只額定驅動15pF的活性晶體將有一個性能良好的驅動50PF 的Active Crystals 超過推薦的電源電壓也將表現出不好的波形和穩定性。。需要電池供電的設備，我們必須考慮功耗，3.3V 產品的引進，必然要發展的振蕩器工作在3.3V 低電壓允許運行在低功耗的產品，如今，大多數市售補丁活躍水晶是在3.3V ，許多傳統的5V 設備穿孔有源晶振正在重新設計，以工作在3.3V 。

再者來說有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
