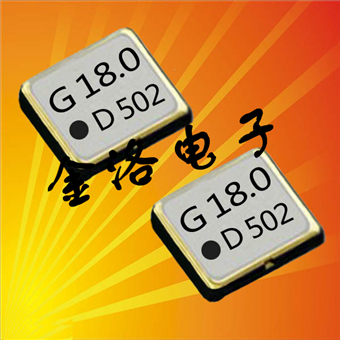

　　晶振,是利用天然礦物質,石英按一定方位切割制作的元件.在電路中,一般用字母XL或OS代替.晶振在電路板中的作用,說簡單點就是將不需要的頻率轉換為需要的頻率.在生活中,我們隨處都可以看到數碼電子產品,其中就有好幾顆石英晶振在里面工作.起到了至關重要的用處.
　　

http://m.benpai.com.cn/include/upload/ckeditor/images/QQ截圖20140922210007.jpg

http://m.benpai.com.cn/include/upload/ckeditor/images/3(10).jpg

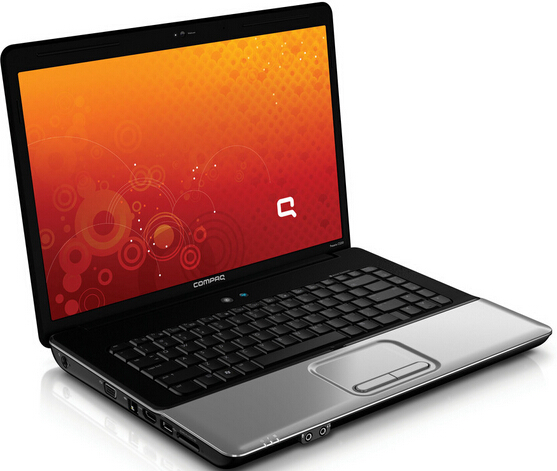

一、電腦周邊配件
1,主板主要用到晶振頻率為：14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2,顯示器主要用晶振頻率為：8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3,硬盤主要用石英晶振頻率為：23.040MHz,28.224MHz
4,光驅主要用晶振頻率為：33.8688MHz,16.9344MHz,18.432MHz
5,鍵盤主要用晶振頻率為：6.000MHz
6,鼠標主要用晶振頻率為：6.000MHz,12.000MHz,24.000MHz,無線鼠標頻率很多,讀卡器等
7,攝像頭主要石英晶振的頻率為：12.000MHz
8,藍牙主要用晶振頻率為：16.000MHz
9,無線WIFI主要用到的頻率為：25.000MHz,2.5G/3G（40.000MHz,44.000MHz）網絡傳輸
10,ADSL主要用到的頻率為：12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存儲/顯示/圖像/網絡等等系列產品。

http://m.benpai.com.cn/include/upload/ckeditor/images/QQ截圖20140922211010.jpg

http://m.benpai.com.cn/include/upload/ckeditor/images/QQ截圖20140922210842.jpg

二、常用消費類電子產品
DVD:16.9344MHz,27.000MHz。
功放:4.500MHz,7.200MHz,12.288MHz。
電視主要用到的頻率為:4.433619MHz,3.579545MHz,12.000MHz。
音響:4.500MHz,7.200MHz。

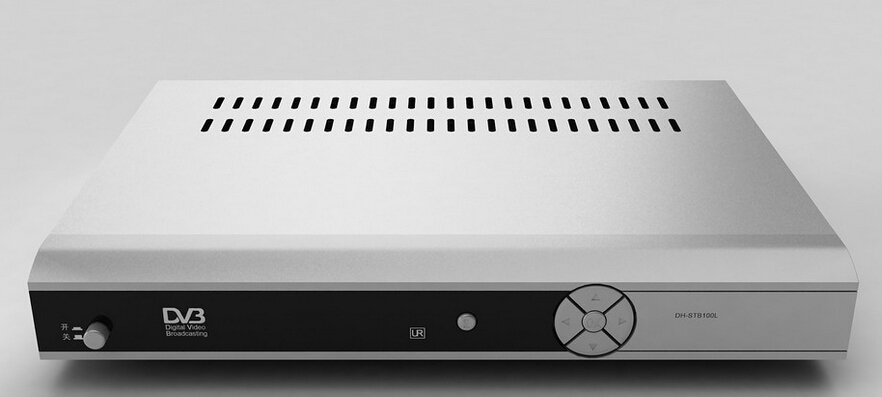

機頂盒:27.000MHz,13.500MHz,54.000MHz。

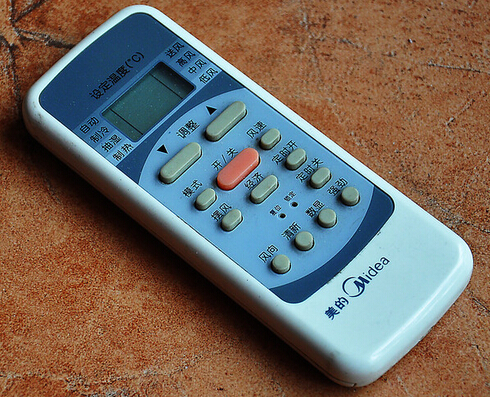

遙控器:455E,4.000,MHz,32.768KHz。
空調主要用到的石英晶振頻率為:4.194304MHz,4.000MHz。
小家電(廚房類等):4.000KHz,6.000MHz,4.19430MHz,32.768KHz。
玩具游戲類(遙控)游戲機主要用到的頻率為:6.000MHz,27.145MHz,27.125MHz,49.860MHz,12.000MHz,24.000MHz,10.000MHz,8.000MHz,48.000MHz。
PMP,MP4主要用到的頻率為:27.000MHz,12.000MHz,24.576MHz。
照相機,攝像機主要用到的頻率為:27.000MHz,54.000MHz,36.000MHz。
銀行金融系統/加密狗/稅控系統/遠程抄表系統/測試儀器/超聲頻主要用到的頻為:50.000MHz,3.579545MHz,48.000MHz,4.000MHz,12.000MHz,50.000MHz,10.000MHz,8.000MHz,6.000MHz。
安防類主要用到的頻率為:13.560MHz,24.000MHz,12.270MHz
醫療儀器:儀器儀表,千分尺,卡尺,深測等
汽車電子:油控系統/遙控/GPS/倒車雷達/測試胎壓/車載音響等
同時還應用到門禁系統,可視電話/對講門,小區智能化控制系統,保健功能產品(血壓計,電子秤,按摩儀等)
　　石英晶振是一種易碎的元器件.對于晶振的保存方法,首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方,使晶體避免受潮導致其他電氣參數發生變化.
　　對于易碎的晶振,一定要做好防震措施,最好是不要放在較高的貨架上,在使用過程中也不宜讓晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
　　在晶振焊錫過程中,溫度不宜過高,時間也不宜太長,防止晶體因此發生內變,而產生不穩定.
　　晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路,從而導致晶體不起振.
　　保證兩條引腳的焊錫點不相連,否則將會導致晶體停振.
　　對于需要剪腳的晶振,應該注意機械應力的影響.
　　焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
