IDT Crystal的包裝標準及EIA-481-E合規性
　　很多人都知道美國的IDT晶振品牌,該公司在國際市場上都具有不低的知名度,因此對IDT公司自主研發制造的石英晶體振蕩器系列產品,有比較大的信心以及認可.因為關注度高,許多生產廠家和用戶,都想了解關于IDT更多的信息,我司金洛鑫電子長期為國內用戶提供原廠原裝的IDT晶振,有關于任何相關的問題,都會一一處理和解決.以下內容是一些客戶要求提供的,關于IDT公司包裝制造規格的詳情資料.
　　本通知旨在說明IDT對EIA-481-E的合規性.IDT已經審查了該行業標準,除了一些方形QFP和QFN包裝外,IDT的石英晶體振蕩器完全符合該標準.表1列出了引腳1的封裝和當前方向,引腳1位于象限1,而EIA-481-E要求引腳1位于象限2.

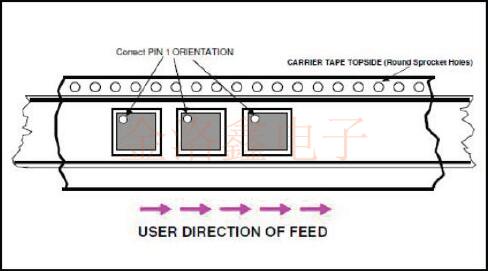

　　請參考附件1中的圖1和圖2,了解1號銷方向的膠帶和卷軸裝載說明.

表1:基于EIA-481-C的磁帶和卷軸的引腳1方向-IDT標準

包裝類型	IDT包裝類型	環境影響評價-481-E	IDT標準
QFP	TQFP(平方)	象限2	象限1
	PTQFP(正方形)	象限2	象限1
	PQFP(正方形)	象限2	象限1
QFN	VFQFPN(正方形)	象限2	象限1
QFN	COL(平方)	象限2	象限1

　　如早期制造公告中關于EIA-481-D的規定,IDT將繼續遵守EIA-481-C.為了符合版本D或版本E而改變這些包裝的引腳1方向,將會對我們過去收到過這種方向的貨物的大多數客戶造成干擾.
　　IDT將提供一個特殊的可訂購晶振零件號,在現有零件號中添加”/W”或”#”(如果零件號受空間限制)后綴.這將為表1中列出的包裝提供帶卷裝運,銷1位于象限2.此特殊零件#可根據要求提供.

制造公告–附件1

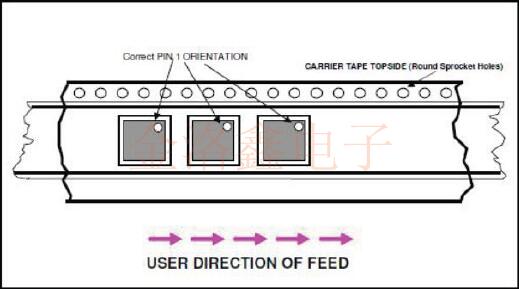

根據EIA-481修訂版E--->象限2中的引腳1的卷帶式裝載方向

　　如果還有其他想了解的石英晶振問題或技術資料之類的,都可以在官網http://m.benpai.com.cn/上詢問留言,我們會為每一位客戶提供需要的服務,以專業的態度和知識,解答所有疑惑!
