NDK最新低相噪緊湊型NT1612AJA溫補晶振產品資訊附送代碼
　　雖然已經是業界知名的,擁有好口碑的晶體制造商,但日本電波工業株式會社(NDK晶振)并不會止步于此,作為一家日本前500強企業,NDK晶振公司一直不斷努力的探索,更高品質,高精度,高質量,高溫度,高可靠性,低相噪,低抖動,低耗能,低衰減的石英晶體振蕩器研發與設計.近年來NDK公司比較注重溫補晶振系列產品,小型化,高性能的TCXO是目前主要發展的方向.
　　日本電波工業株式會社開發了尺寸為1.6×1.2×0.45mm的TCXO(溫補振蕩器),可實現業界最高水平的-168dBc/Hz@100kHz偏移的低相位噪聲(*2).樣品發貨將于2019年10月開始.
　　為了通過5G和其他高速移動通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光網絡/同步數字體系)等多級調制和更大容量來提高通信質量,它是預計未來對具有低相位噪聲特性的緊湊型TCXO的需求將會增加.
　　選擇和設計振蕩器非常重要,因為通信設備中的調制精度(信號相位和幅度偏差)在很大程度上受到設備中使用的參考信號源的相位噪聲的影響.另外,相位噪聲與RMS相位抖動(*3)密切相關,因此選擇具有出色相位噪聲的振蕩器有助于改善相位抖動.
　　為了滿足這些需求,NDK晶振優化了利用NDK高科技所生產的具有高Q因子(*4)的合成石英的石英晶體諧振器的設計,并開發了具有業界最高低噪聲比的緊湊型溫度補償晶體振蕩器.通過減少振蕩電路的噪聲并構建用于小型化產品的生產線來實現相位噪聲特性.
　　地板噪聲168dBc/Hz@100kHz偏移(*2)
　　(與以前的型號相比降低了12dBc/Hz)
　　相位抖動68fs@12kHz至5MHz
　　(與傳統抖動相比降低了76％)
　　基于這項技術,NDK石英晶振計劃擴大產品陣容.
　　(*1)NDK于2019年9月進行的調查
　　(*2)振蕩頻率:26MHz,溫度:+25攝氏度
　　(*3)傳輸數字信號時波形中出現的時間軸偏差或波動.(*4)在晶體振蕩器中,它表示共振銳度的程度,該值越大(越高),意味著振蕩越穩定.
[產品外觀]

[樣品/批量生產]
　　NDK晶振樣品裝運計劃于2019年10月開始,批量生產計劃于2020年3月開始.
[規格特征]

型號名稱	NT1612AJA
外型尺寸	1.6x1.2x0.45mm

[電氣特性]

標稱頻率	26MHz至52MHz
標準頻率	26MHz,52MHz
電源電壓(Vcc)	+1.8V+/-5％(注1)
負載阻抗	10kΩ//10pF的
工作溫度范圍	-30至+85攝氏度
目前的消費輸出電壓	最高2.5mA/26MHz(啟用)
目前的消費輸出電壓	最高4uA/26MHz(禁用)
頻率/溫度特性	最小0.8V(p-p)(DC耦合(注2))
長期頻率穩定性	最高+/-0.5x10-6
標稱頻率	最高+/-1.0×10-6/年(在+25攝氏度時)

(注1)可以使用DC+1.7V~+3.3V.
(注2)未內置直流切斷電容器.將電容器(1,000pF)與Oscillator輸出線串聯連接.

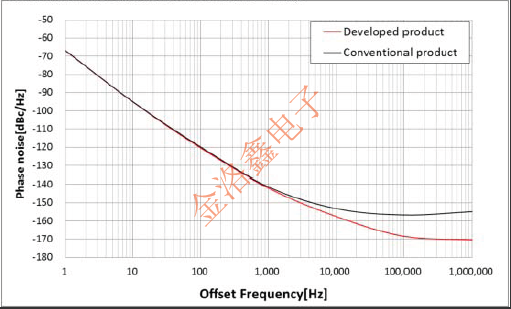

[相位噪聲特性示例]
　　條件:NDK晶振NT1612AJA系列標稱頻率26MHz,溫度+25攝氏度

NX2016SA-26M-STD-CZS-2	NX2016SA	26MHz	±25ppm
NX2016SA-25.000M-STD-CZS-1	NX2016SA	25MHz	±15ppm
NX2016SA-26M-STD-CZS-1	NX2016SA	26MHz	±15ppm
NX1612AA-26MHZ STD-CSI-3	NX1612AA	26MHz	±25ppm
NX2016SA-26MHZ-EXS00A-CS06025	NX2016SA	26MHz	±20ppm
NX2016AB-26MHZ SB1	NX2016AB	26MHz	±15ppm
NX2016SA-24.9231M-CHP-CZS-9	NX2016SA	24.9231MHz	±25ppm
NX1612SA-32.000MHZ-CHP-CIS-3	NX1612SA	32MHz	±20ppm
NX1612AA-26MHZ-TI2	NX1612AA	26MHz	±20ppm
NX1612AA-26MHZ STD-CSI-1	NX1612AA	26MHz	±20ppm
NX1612AA-40MHZ-EXS00A-CS05020	NX1612AA	40MHz	±30ppm
NX2016AB-26MHZ ST1	NX2016AB	26MHz	±20ppm
NX2016AB-32MHZ ST2	NX2016AB	32MHz	±20ppm
NX2016AB-36MHZ ST3	NX2016AB	36MHz	±20ppm
NX2016AB-38.4MHZ ST4	NX2016AB	38.4MHz	±20ppm
NX2016AB-26MHZ SB2	NX2016AB	26MHz	±15ppm
NX2016AB-38.4MHZ SW1	NX2016AB	38.4MHz	±10ppm
NX2016AB-38.4MHZ SWW	NX2016AB	38.4MHz	±20ppm
NX2016AB-40MHZ SW2	NX2016AB	40MHz	±10ppm
NX2016AB-40MHZ SW2W	NX2016AB	40MHz	±20ppm
