關于石英晶振的用處我們已經反反復復說過很多次了,這是一種頻率控制元器件,原材料是帶有壓電效應的石英和水晶,提供的是一種時鐘精準信號.看著似乎是比較簡單的電子元件,但實則制造流程多且復雜,而且應用的技術和工藝非常多,相關的資料知識加起來可以出好幾大本厚實的書.金洛鑫電子不僅熱衷于晶體晶振制造與銷售,也應用戶需求,不斷更新相關的技術資料,本文的目的是為大家圖文講解貼片晶振在串聯端接傳輸線中,產生的信號邊沿傳播.
串聯終端是終止時鐘晶體信號的經濟方式.它簡單,便宜,功耗小,并且需要小的電路板空間.串聯端接適用于在跡線末端驅動集總負載.但是,它不能用于驅動沿跡線分布的負載.

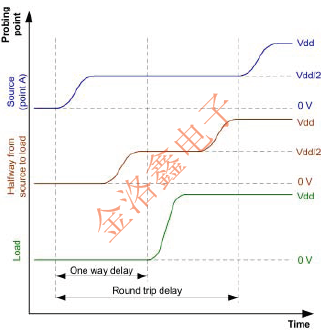

圖16:傳輸線不同點的信號形成

考慮圖1中A點的信號.當向負載傳播時,信號的上升沿恰好達到全擺幅電壓的一半.由于貼片晶振負載側的阻抗很高,所有信號能量都反射回源,因此A點的信號達到全擺幅電壓,但僅在往返延遲(信號傳播到負載所需的時間和返回源頭).除了負載端之外,沿著跡線的所有位置都存在這種信號完整性問題(參見圖16).
附錄B:反射系數

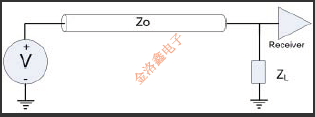

圖17:傳輸線并行負載終端

圖17示出了以ZL的并聯負載阻抗終止并由貼片石英晶振電壓源信號驅動的傳輸線.一旦信號到達線路另一側的負載,其部分能量將被負載吸收,其余部分將反射回源.反射信號與入射信號的比率稱為反射系數,計算如下:

如果負載以與跡線相同的阻抗終止,這意味著沒有反射信號.如果負載阻抗與跡線的阻抗不匹配,則某些信號將反射回源.一旦到達源,反射信號的一部分可以再次反彈到負載,具體取決于源反射系數,計算如下:

在負載處看到的整體反射是通過傳輸線的往返反射的結果,可以使用往返反射系數RTT來計算:

反射系數的較大值可導致信號余量減小,振鈴過大以及接收器輸入處的額外觸發邊沿.因此,應盡量減少往返反射,以便在接收器端獲得最佳Quartz Crystal信號完整性.
